在工业自动化流体控制领域，进口电动三通球阀Q945F凭借其卓越的密封性能、灵活的切换方式和可靠的电动执行机构，成为众多严苛工况的首选产品。本文将围绕Q945F三通球阀的结构特点、工作原理、技术参数及应用场景展开详细介绍，帮助您全面了解这一进口阀门的高效与专业。
一、产品概述

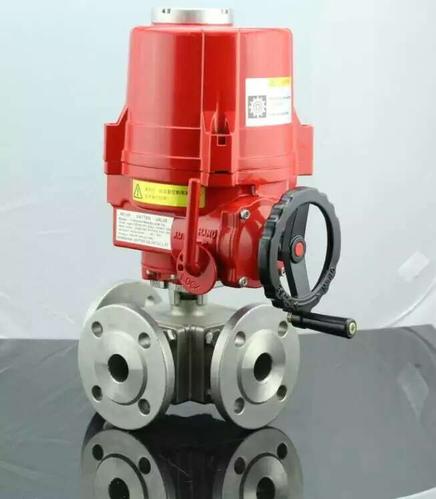

Q945F进口电动三通球阀是一种由电动执行器驱动、采用三通球体结构的旋转阀。其“Q”代表球阀，“9”表示电动驱动，“4”为法兰连接，“5”指L型流道（或T型，视具体型号），“F”通常代表氟塑料密封（如PTFE）。该阀可实现流体换向、分流或合流，广泛应用于石油、化工、电力、制药、水处理等行业的自动化控制系统。
与常规两通球阀不同，三通球阀具有三个端口，可对三条管道中的介质进行切换或比例调节。进口品牌Q945F系列以其高精度加工、长寿命密封和稳定的执行器性能，在高端市场中占据重要地位。
二、结构特点与工作原理
1. 阀体与球体设计
Q945F采用一体式或分体式阀体，材质可选不锈钢（304/316/316L）、碳钢、黄铜等。球体经过精密研磨，表面镀硬化层（如镍基合金），确保低扭矩和高耐磨性。三通球阀的核心在于球体流道形式：
- L型流道：实现两条通道的切换，即“一进两出”或“两进一出”的换向功能，不能同时连通三个口。
- T型流道：可实现三条通道的互通、分流或合流，适用于复杂调节回路。
Q945F通常可选L型或T型，用户根据工艺需求灵活选择。
2. 密封结构
阀门采用弹性密封或金属硬密封。弹性密封以PTFE、PPL等材料制成阀座，在球体旋转时紧密贴合，达到零泄漏（符合ANSI VI级）。硬密封则采用金属对金属，适用于高温高压及磨损性介质。Q945F中的“F”即表示氟塑料密封，具备优异的耐腐蚀性和自润滑性。
3. 电动执行器
进口Q945F配套的电动执行器通常来自知名品牌（如AUMA、Siemens、Rotork、Emerson等），具备以下特性：
- 电源：AC220V、AC380V、DC24V等可选；
- 控制信号：开关型、调节型（4-20mA）、总线型（Profibus、Modbus）等；
- 防护等级：IP67/IP68，防爆型可选ExdⅡBT4；
- 手动 override：停电时可用手轮操作；
- 位置反馈：限位开关、电位器或编码器输出。
工作时，执行器接收控制信号驱动阀杆旋转90°，带动球体转动，从而实现流道的切换或调节。
三、关键技术参数
| 项目 | 参数说明 |
|------|----------|
| 公称通径 | DN15~DN200（1/2"~8"） |
| 公称压力 | PN10~PN40（Class150~300） |
| 适用温度 | -20℃~+180℃（PTFE）；-40℃~+300℃（金属密封） |
| 连接方式 | 法兰、螺纹、焊接 |
| 阀体材质 | 不锈钢、碳钢、黃铜、双相钢等 |
| 球体材质 | 不锈钢+硬化处理 |
| 密封材质 | PTFE、PPL、对位聚苯、金属 |
| 泄漏等级 | ANSI VI级（弹性密封） |
| 执行器扭矩 | 根据口径和压差选配，通常50~2000Nm |
| 控制方式 | 开关型、智能调节型 |
四、性能优势
- 多功能集成：一台阀门即可替代多台两通阀，简化管路，降低安装成本。
- 快速切换：90°旋转仅需数秒，响应速度快，适合高频操作。
- 密封可靠：进口阀座与球体配合精度高，使用寿命长，可达百万次循环。
- 自动化控制：标配电动执行器，可接入DCS/PLC系统，实现远程和自动控制。
- 适应性强：可处理气体、液体、蒸汽及含颗粒介质（硬密封型）。
- 维护简便：模块化设计，更换密封圈或执行器无需拆卸管路。
五、典型应用场景
- 化工行业：反应釜进料切换、催化剂分流、废液处理。
- 石油天然气：原油输送切换、天然气计量站分流。
- 电力行业：冷却水循环切换、锅炉给水调节。
- 制药与食品：卫生级三通球阀用于CIP清洗和物料换向。
- 水处理：过滤与反冲洗切换、加药系统分流。
- 供暖空调：冷热媒切换、分集水器控制。
六、选型与使用注意事项
- 明确流道要求：根据工艺需要选择L型或T型流道，并确认是否需要调节功能（需配调节型执行器）。
- 确认介质特性：包括腐蚀性、温度、压力、颗粒含量等，以选定阀体材质和密封材料。
- 计算扭矩：根据压差和口径计算所需执行器扭矩，避免扭矩不足导致卡涩。
- 电气接口：核对电源、控制信号与现场系统匹配，防爆场合需选防爆执行器。
- 安装方向：三通球阀可水平或垂直安装，但需保证执行器便于维护。建议流向与阀体箭头一致。
- 定期维护：检查密封性能、添加润滑脂、清理执行器内部灰尘，确保长期稳定运行。
七、
进口电动三通球阀Q945F凭借其精良的制造工艺、灵活的流道设计和智能化的电动控制，为工业流体系统提供了高效、可靠的换向与调节方案。无论是在常规工况还是苛刻环境，它都能显著提升系统的自动化水平和运行效率。选型时务必结合实际参数，并优先选择信誉良好的进口品牌与供应商，以获得最佳的性能与售后服务保障。
